Очисні споруди каналізації "ОСК-5,4" продуктивністю 5,4 м3 на добу

СТАНЦІЯ ПОВНОЇ БІОЛОГІЧНОЇ ОЧИСТКИ  «ОСК-5,4»



Відеопрезентація роботи технології повної біологічної очистки "ОСК"

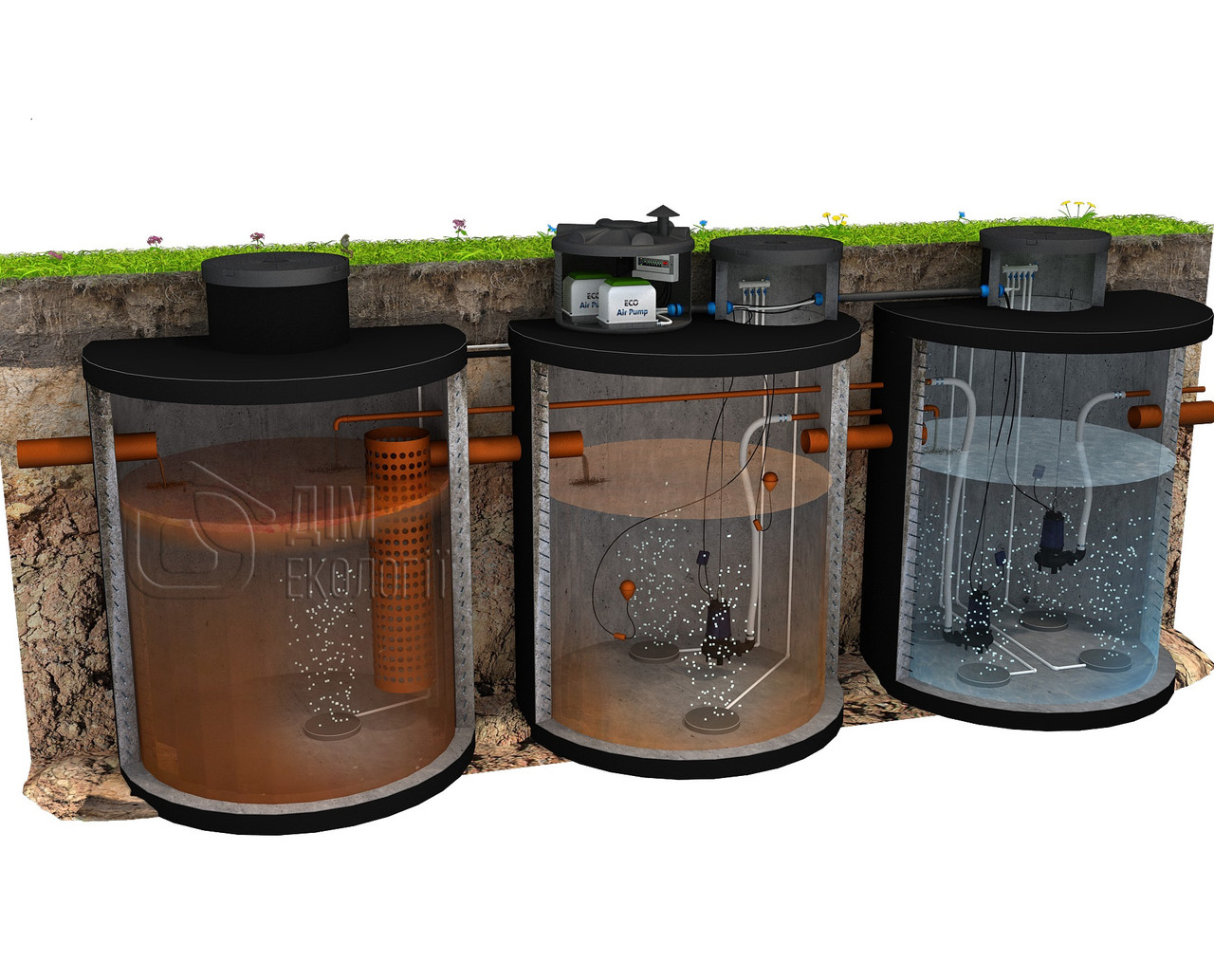

Схема та принцип работи станциї повної біологічної очистки "ОСК 5,4":

Технологічна схема очищення стічних вод передбачає їх механічну та біологічну очистку (в три ступені) та передбачає використання наступного обладнання (див. схему нижче):

- камера затримання грубого сміття зі стабілізатором мулу (поз. 1);

- усереднювач-преаератор-деструктор (поз. 2);

- аеротенки циклічної дії (SBR-реактор)  (поз. 3.);

- полімерна камера управління з обладнанням та шафою керування (поз. 4);

- перелив очищеної води на розподільчий колодязь та дренаж (поз. 5).

1. Камера затримання грубого сміття та стабілізатор мулу (поз. 1) затримує велике сміття – пакети, папір, прокладки та ін., для надійної та якісної роботи наступних ступенів очистки. Представляє собою з/б камеру, в якій встановлена полімерна вставка з барботажем (аерацією). 1 раз на 12 місяців необхідно очищати камеру від накопичуваного сміття за допомогою асенізатора.



2. Усереднювач-преаератор-деструктор (поз. 2) представляє собою гідроізольовану з/б камеру, у якій відбувається накопичення стічних вод та усереднення по концентраціям забруднень та витраті, а також попереднє насичення води киснем для запобігання утворюванню газів гниття та підготовки стічних вод до біологічної очистки. У ній розташовані аератори та насос подачі води у аеротенк циклічної дії (поз. 3). Насос працює періодично, що зменшує електронавантаження. Також відбувається деструкція органічних речовин та насичення води киснем повітря.



3. Аеротенк циклічної дії (SBR-реактор) (поз. 3) також зроблений в з/б камері, яка гідроізольована. У ній змонтовані аератори, ерліфти відкачки очищеної води та ерліфти відкачки надлишкового мулу у стабілізатор-накопичувач мулу. Все обладнання працює від компресорів, що зменшує електронавантаження. У SBR-біореакторі проходить повна біологічна очистка стічних вод. Далі вода перетікає на фільтрацію у дренаж.



4. Розподільчий колодязь очищеної води з зоною накопичення очищеної води на полив також зроблений з з/б камер діаметром 1,5 м. При необхідності поливу газонів у нього опускається переносний дренажний насос та йде перекачка очищеної води. Надлишок води направляється у горизонтальний дренаж.



5. Для встановлення шафи керування та компресорів передбачено полімерну камеру управління (діаметром 0,7 м, висотою 0,5 м) (поз. 4).



Санітарно-захисна зона до житлової забудови – 5,0 м.



 Очисні споруди повністю автоматизовані і не потребують професійного нагляду.



-  економний (при надходжені мінімальної кількості води);

-  проектний (при надходжені нормальної кількості води);

- форсований (при короткочасних залпових максимальних надходженнях стічної води).

Це дає змогу усереднити подачу стічної води на очисні споруди та зробити гарантовану якісну і стабільну очистку стічних вод.



Все основне обладнання імпортного походження:

насос SPERONI (Італія), мембрана повітродувка TOMAS (Німеччина), аератори WALUFTEC(Туреччина), дренажні та переливні труби PESTAN (Сербія).



- котеджні містечка,

- ресторани,

  - туристичні комплекси (бази відпочинку),

- санаторії та лікарні,

 - торгово-розважальні центри,

- автозаправні станції,

 - навчальні заклади,

- маленькі та великі населені пункти.



Технологічні ємності очисних станцій «ОСК» за бажанням замовника та геологічних умов місцевості можуть виготовлятися з:

- монолітного залізобетону з гідроізоляцією,

- пластику (полімеру LDPE),

- збірних ЗБ елементів.

Використання з/б виробів для корпусу станції забезпечує економію коштів при монтажних роботах, тому що вартість пластикового корпусу значно дорожча за бетонний , також можливе використання існуючих колодязів і ємностей для влаштування обладнання.





·                      стабільний високий рівень очищення води за рахунок німецької технології SBR;



·                      повна автоматизація процесів, мінімальна кількість обслуговуючого персоналу;



·                      відсутність шуму та неприємних запахів;



·                     дозволяє монтаж у високих грунтових водах при використанні залізобетонного корпусу

·                     можливість повторного використання очищеної води для технічних потреб завдяки високому рівню очищення;

·                      підземний монтаж. Станції монтуються повністю під землею, а також можливий монтаж на парковках та проїжджій частині!



Відео роботи системи очистки стічних вод "ОСК-5,4":





Продуктивності

·                      5,4 – 38,0 м.; куб./добу (для 25-190 осіб), де процеси очищення відбуваються в колодязях з залізобетону, монолітному залізобетоні, полімерних або поліпропіленових ємностях, також можливе використання існуючих вигрібних ям на об'єкті;

·                  38,0 – 700,0 м. куб. на добу (для 190-3500 осіб), де процеси очищення відбуваються в одній або кількох монолітних залізобетонних конструкціях з гідроізоляцією.



НОРМАТИВНІ ТА ДОЗВІЛЬНІ ДОКУМЕНТИ

Станції повної біологічної очистки «ОСК» виготовляються  згідно ТУ У 28.2- 42058539 -001:2022

Використання даних станцій очищення стічних вод в Україні дозволяється згідно з висновком державної санітарно-епідеміологічної експертизи Міністерства охорони здоров'я України
